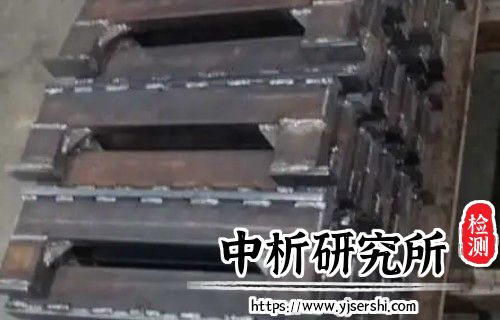

焊接件检测

原创
发布时间:2025-06-30 20:27:16
最近访问:
阅读:
字体大小: || || || 复原

检测项目

力学性能检测:

  • 拉伸试验:屈服强度(≥355MPa)、抗拉强度(Rm≥490MPa)、断后伸长率(A≥22%)
  • 冲击试验:夏比V型缺口冲击功(KV2≥27J,参照ISO 148-1)、落锤撕裂试验(DWTT能量)
  • 硬度检测:布氏硬度(HBW 10/3000≤250)、维氏硬度(HV10≥200)
无损检测:
  • 射线检测:缺陷尺寸(气孔直径≤1.0mm,参照EN 1435)、裂纹长度评级
  • 超声波检测:缺陷深度定位(精度±0.5mm)、缺陷类型判别
  • 磁粉检测:表面裂纹检出率(灵敏度≥99%)
理化分析:
  • 成分检测:碳当量(CEV≤0.45)、合金元素偏差(Mn±0.05wt%)
  • 金相检验:晶粒度(≥7级)、夹杂物评级(参照ASTM E45)
  • 氢含量分析:扩散氢浓度(≤5mL/100g)
腐蚀性能检测:
  • 盐雾试验:腐蚀速率(≤0.1g/m²·h)、锈蚀评级
  • 应力腐蚀试验:临界应力强度因子(KISCC≥30MPa·√m)
  • 晶间腐蚀检验:腐蚀深度(≤0.05mm)
尺寸精度检测:
  • 焊缝尺寸:余高(0-3mm)、宽度偏差(±1mm)
  • 变形量:角变形(≤1°)、直线度误差
宏观检测:
  • 宏观组织:气孔密度(≤5个/cm²)、夹渣尺寸(≤0.5mm)
  • 焊缝成形:熔深(≥板厚80%)、熔合线连续性
断裂韧性检测:
  • CTOD试验:临界裂纹张开位移(δ≥0.15mm)
  • J积分测试:断裂韧性值(JIC≥150kJ/m²)
热处理验证:
  • 硬度剖面:热影响区硬度梯度(HV变化≤50)
  • 回火脆性测试:冲击功衰减率(≤10%)
焊接缺陷评级:
  • 缺陷分类:气孔、未熔合等级(参照ISO 5817 B级)
  • 疲劳裂纹评级:裂纹扩展速率(da/dN≤10⁻⁸m/cycle)
疲劳性能检测:
  • 疲劳寿命:循环次数(N≥10⁶周次)、应力幅值(Δσ≥200MPa)
  • 疲劳裂纹萌生:萌生寿命测试

检测范围

1. 碳钢结构钢材: 涵盖Q235B至Q690D牌号,重点检测热影响区韧性衰减和拉伸强度一致性

2. 不锈钢焊接件: 304/316L等奥氏体钢,侧重晶间腐蚀敏感性和焊缝耐蚀性能验证

3. 铝合金焊接件: 5xxx/6xxx系列,检测热裂纹倾向和疲劳强度,确保航空应用可靠性

4. 钛合金焊接件: Ti-6Al-4V等,聚焦氢致脆化风险和高温性能稳定性

5. 压力容器用钢: 16MnDR/09MnNiDR低温钢,核心检测无损探伤缺陷和爆破压力试验

6. 管道焊接: 油气输送管道,突出环焊缝射线检测和腐蚀疲劳寿命测试

7. 桥梁结构钢: Q345qD/Q420qE,重点验证冲击韧性和负载下变形量控制

8. 船舶用钢: AH36/DH36,检测低温冲击功和焊接接头抗海水腐蚀能力

9. 核设施材料: 核级不锈钢/Zircaloy,侧重辐照后脆化测试和泄漏率测试

10. 汽车零部件: 车身框架焊接,检测尺寸精度和振动疲劳耐久性

检测方法

国际标准:

  • ASTM E8/E8M-21 金属材料拉伸试验方法(应变速率控制0.005-0.5s⁻¹)
  • ISO 148-1:2022 金属材料夏比摆锤冲击试验(V型缺口制备规范)
  • EN 1435:2021 焊接无损检测射线检测方法(缺陷评级标准差异)
  • ISO 5817:2024 焊接缺陷接受标准(等级B级适用性)
  • ASTM G48 不锈钢点蚀临界温度试验
国家标准:
  • GB/T 228.1-2021 金属材料拉伸试验(与ASTM差异:屈服强度定义更严格)
  • GB/T 229-2020 金属夏比缺口冲击试验(温度范围-196°C至室温,ISO仅至-40°C)
  • GB/T 11345-2013 焊缝无损检测超声波检测(探头频率要求2-5MHz,EN允许1-10MHz)
  • GB/T 4334-2020 不锈钢腐蚀试验(盐雾试验时间48h,ASTM为96h)
  • GB/T 4160-2022 金属材料断裂韧性CTOD试验(数据处理方法差异)

检测设备

1. 电子万能材料试验机: WD-3000型(载荷范围0.1-300kN,精度±0.5%)

2. 冲击试验机: CJ-250型(冲击能量0-300J,温度控制-196°C至室温)

3. 布氏硬度计: HB-500型(载荷1-3000kgf,球形压头直径10mm)

4. 维氏硬度计: HV-100型(载荷1-100kgf,测量精度±1%)

5. X射线探伤机: XR-450型(管电压50-450kV,焦点尺寸0.4mm)

6. 超声波探伤仪: US-700型(频率0.5-20MHz,增益范围0-110dB)

7. 直读光谱仪: SA-750型(检测限0.0001%,元素覆盖C,S,P,Mn等)

8. 金相显微镜: JM-1000X型(放大倍数50-1000x,分辨率≤1μm)

9. 盐雾试验箱: ST-200型(温度范围25-50°C,喷雾量1-2mL/80cm²·h)

10. 疲劳试验机: FT-100Hz型(载荷范围±100kN,频率0.1-100Hz)

11. CTOD试验装置: CT-500型(位移测量精度0.001mm,载荷容量50kN)

12. 磁粉探伤设备: MT-300型(磁场强度≥2400A/m,灵敏度等级A级)

13. 氢分析仪: HA-50型(检测限0.01mL/100g,温度控制30°C)

14. 激光扫描测量仪: LS-3D型(精度±0.02mm,扫描速度100mm/s)

15. 高温蠕变试验机: HC-1000型(温度范围20-1000°C,载荷0-100kN)

北京中科光析科学技术研究所【简称:中析研究所】

报告:可出具第三方检测报告(电子版/纸质版)。

检测周期:7~15工作日,可加急。

资质:旗下实验室可出具CMA/CNAS资质报告。

标准测试:严格按国标/行标/企标/国际标准检测。

非标测试:支持定制化试验方案。

售后:报告终身可查,工程师1v1服务。

注意:因业务调整,暂不接受个人委托测试,望谅解(高校、研究所等性质的个人除外).

CMA/CNAS等证书详情,因时间等不可抗拒因素会发生变更,请咨询在线工程师.
